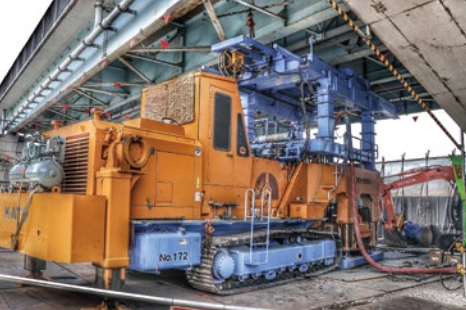

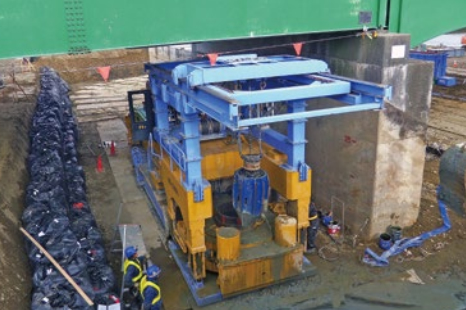

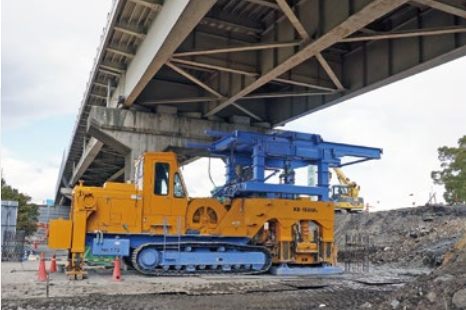

空頭制限5.0mから作業可能

φ1000〜φ1500

  1. NETIS登録工法/KT-100008-A

主要諸元

ベースマシン型式 KB-1500RII
性能 工法 オールケーシング工法(全回転式)
掘削径 φ1,000mm〜φ1,500mm
最大ケーシング外径 φ1,480mm
最大掘削深度 約35m
ウインチ 型式 一軸単胴油圧モータードライブ方式
吊り上げ力 59kN(6,000kgf)
吊り上げ速度 90m/min
ケーシングドライバ(全回転装置) 回転トルク 1,180kN-m(120tf-m)
最大引抜力 約1,250kN-m(128t)
ケーシング押込力 約392kN(40t)但しシリンダ出力 1,630kN(166t)

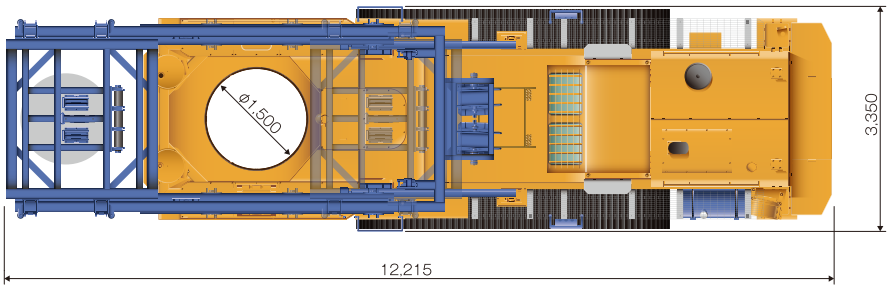

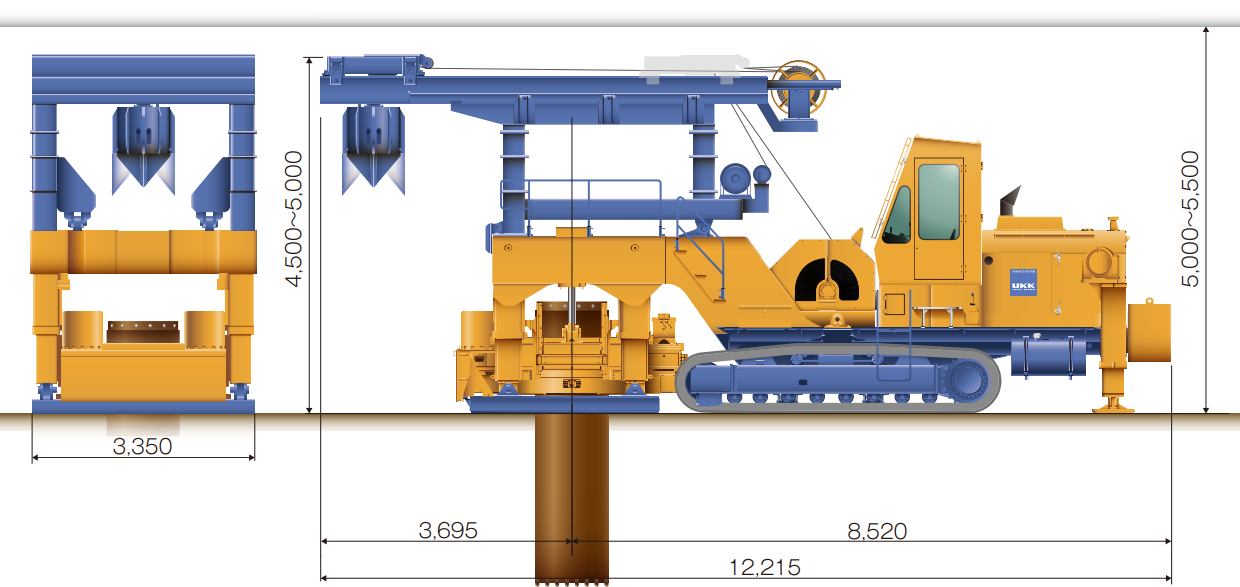

寸法図

施工の流れ

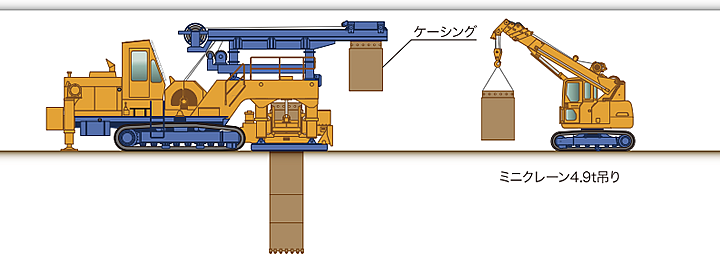

  • ケーシング建て込み・杭芯セット

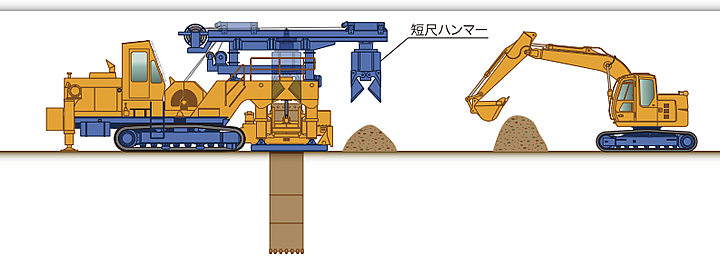

  • ケーシング回転圧入・掘削、掘削土搬出
  • ケーシングジョイント
  • スライム処理(スライムバケツ)
  • 掘削完了・検尺

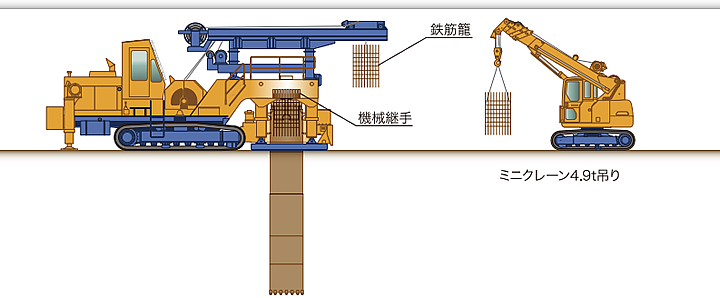

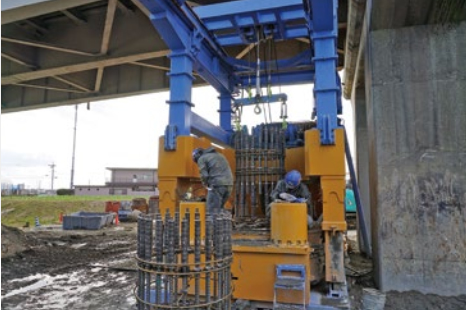

  • 鉄筋かご建て込み・ジョイント
  • トレミー管建て込み

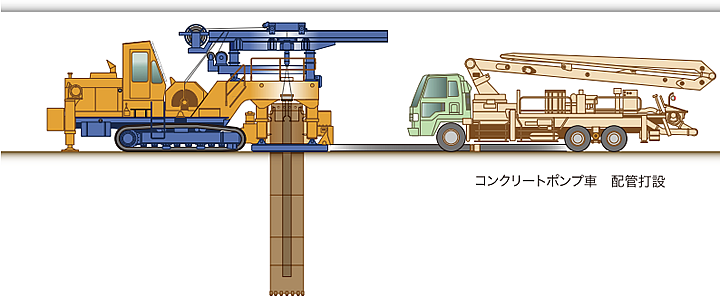

  • 生コンクリート打ち込み(ポンプ車使用)
  • ケーシング・トレミー管引抜
  • 杭完成・埋め戻し
